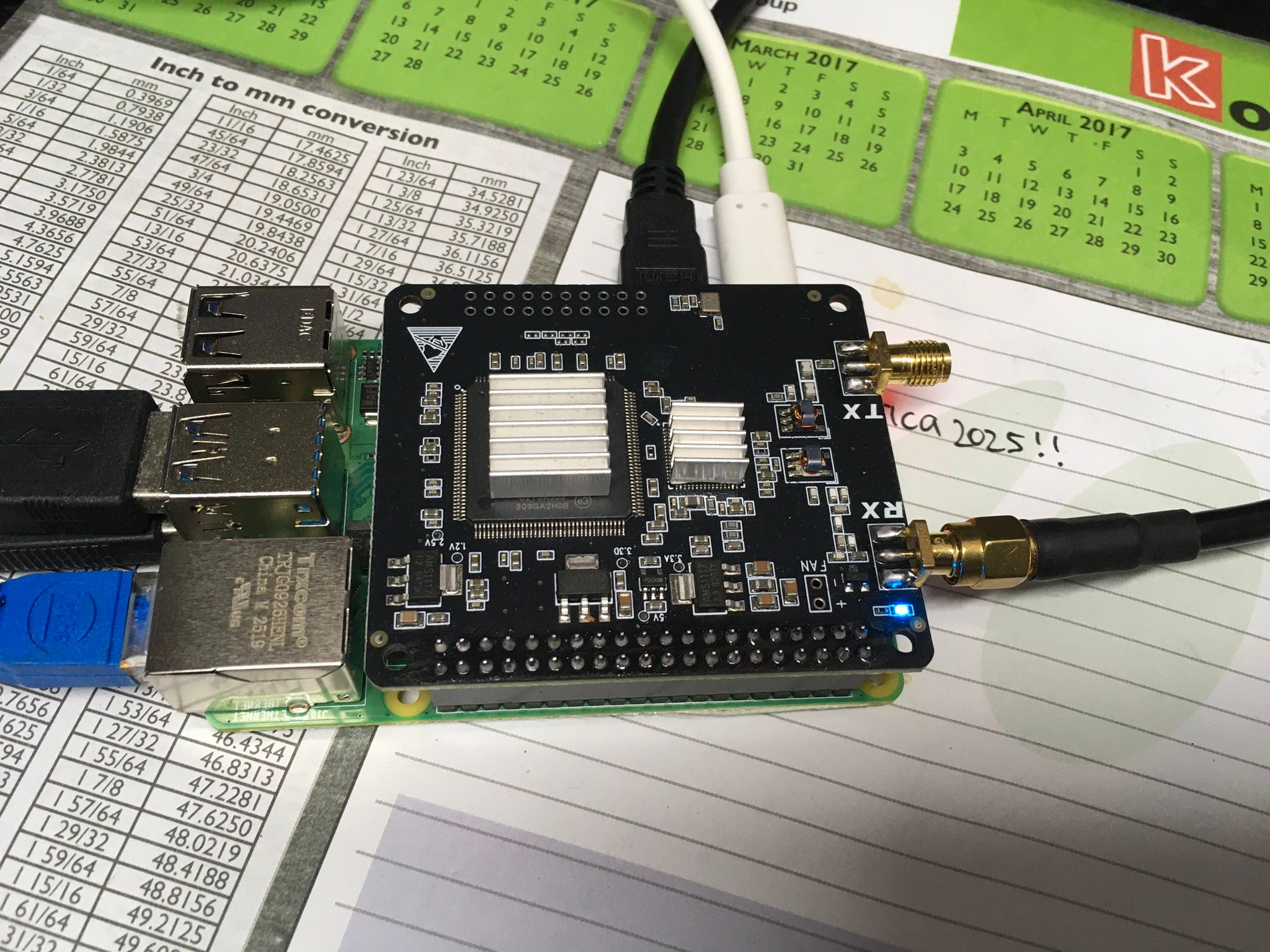

Radioberry Preamp Board – 1,5–3 W Ausgang, SMA, Für HF-Verstärker (10–100 W) & Raspberry Pi

23.50 €

Akozon AD8317 Logarithmic Detector – 1M-10GHz, 60dB Dynamik, Für HF-Leistungsmessung & AGC

6.00 €

YINETTECH 10er-Pack LM386 Audio Verstärker Modul, 5–12 V, 200-fache Verstärkung, 41x14 Mm, Einstellbare Lautstärke, Für DIY-Projekte

8.75 €

Mikrofonverstärkerplatine – Einstellbare Verstärkung, DC 2,6-10V, Mit Kondensatormikrofon, 3,5mm Audioausgang

5.25 €

RUIZHI ADS1115 16-Bit ADC Modul – 4 Kanäle, I2C, 2,0-5,5V, Für Arduino & Raspberry Pi, 5 Stück

7.75 €

Produktbeschreibung & Produktdaten

8-Kanal Pegelwandlermodul – NPN/PNP Zu NPN 5V/24V, 10 MHz Bandbreite – Für SPS, MCU & Signalverstärkung – Mit Optokoppler-Isolation

Du musst Signale zwischen verschiedenen Spannungspegeln umsetzen – zum Beispiel von einem 5V-Mikrocontroller auf eine 24V-SPS?

Vikye 8-Kanal NPN/PNP zu NPN 5V / 24V Pegelwandlermodul Rechteckwelle verstärken Signalumwandlungsmodul Pegelwandler 10MHz, Umwandlungs- und Verstärkungsschaltung, gute Welle, starkes Fahrvermögen

Dieses 8-Kanal-Pegelwandlermodul macht dir das Leben leicht!
Du kannst damit sowohl 5V- auf 24V-Signale als auch 24V- auf 5V-Signale umwandeln – und sogar gleichspannende Pegel durchschleifen.

293269_4

Die Eingangsspannung wird einfach über DIP-Schalter für jeden Kanal einzeln eingestellt – SW1 bis SW8 auf „ON“ für 5V-Eingang oder „OFF“ für 24V-Eingang.
Der Ausgang liefert dann das entsprechende NPN-Rechtecksignal mit 5V oder 24V und einem Ausgangsstrom von 100 mA.

293269_3

Die integrierte Optokoppler-Isolation trennt Eingang und Ausgang galvanisch – das reduziert Störungen und schützt deine empfindliche Steuerung.

293269_5

Das Modul arbeitet mit einer Bandbreite von 10 MHz, also perfekt für schnelle Rechtecksignale.

8 Kanal NPN/PNP zu NPN 5 V /24 V Rechtecksignal Umwandlungsmodul, Pegelspannungswandler für die SPS MCU Schnittstellenanpassung

Es ist kompatibel mit Common-Kathode- oder Common-Anode-Beschaltung und passt damit zu europäischen und japanischen SPS-Standards.
Die Maße sind ca.
10,3 x 7,3 x 3 cm, das Gewicht etwa 100 g.

Egal ob für SPS-Schnittstellen, MCU-Anbindungen oder Verstärkerschaltungen – mit diesem Wandler bekommst du saubere Signale und starken Ausgang.
Einfach einstellen, anschließen, loslegen!
