Produktbeschreibung & Produktdaten

YOUMILE 10er-Pack CD74HC4067 16-Kanal MUX/DEMUX Breakout-Board – Für Arduino & Co., 2–6V

Dieses Breakout-Board von YOUMILE bringt den praktischen CD74HC4067-Chip in einer fertig aufgelöteten Platine zu dir – gleich 10 Stück im Set!
Der Chip ist im Grunde ein elektronischer Drehschalter: Er verbindet den gemeinsamen Pin (SIG auf dem Board) intern mit einem von 16 Kanälen (CHANxx).

425664_6

Das Ganze funktioniert sowohl für analoge Signale (Spannung maximal VCC) als auch für digitale Signale, und die Verbindung ist bidirektional – du kannst also sowohl Signale einsammeln als auch ausgeben.

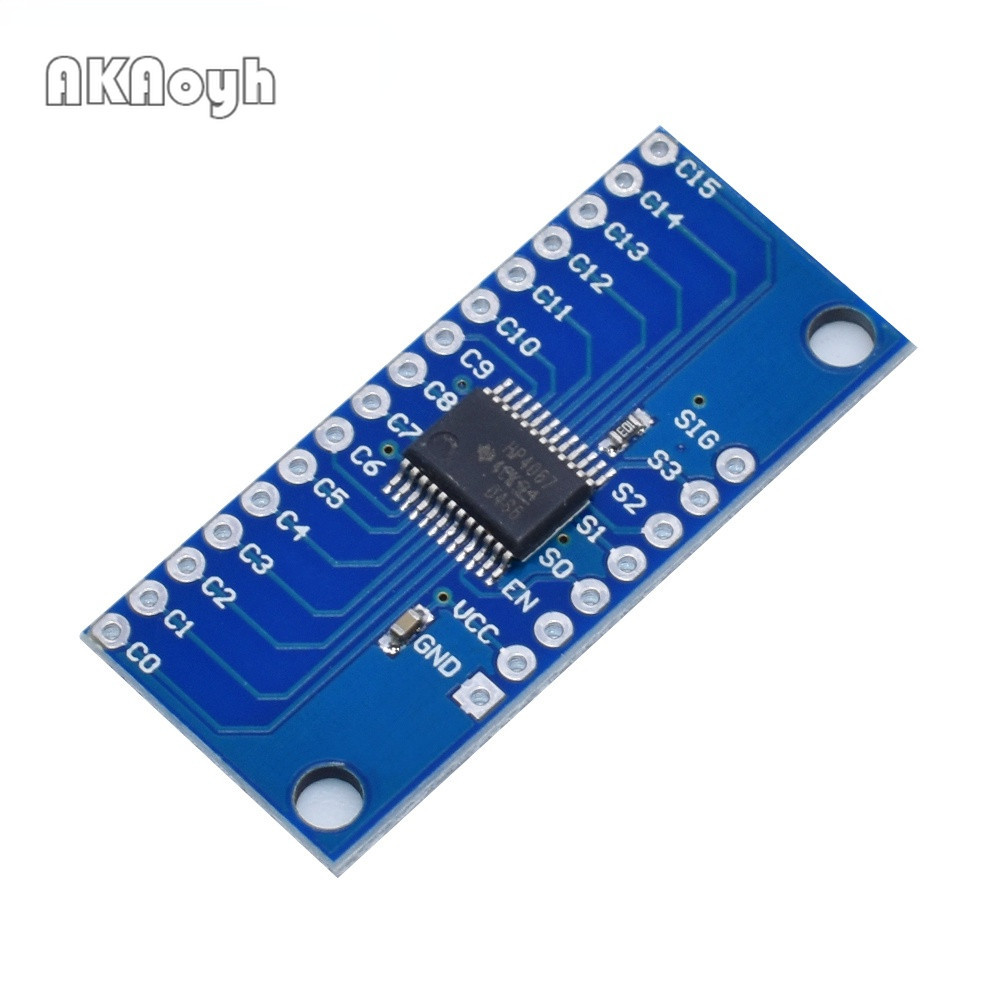

425664_4

Die Ansteuerung läuft über vier digitale Pins (S0 bis S3), mit denen du die Binäradresse des gewünschten Kanals wählst.
Dadurch kannst du mit nur 5 Pins an deinem Mikrocontroller bis zu 16 Sensoren oder Geräte anbinden – das spart ordentlich Platz auf deinem Board!

425664_5

Besonders praktisch: Du kannst damit auch TTL-Serialsignale routen, z.
B.
die TX-Leitungen von 16 Geräten an einen RX-Pin deines Arduino legen und dann den gewünschten Kanal auswählen.

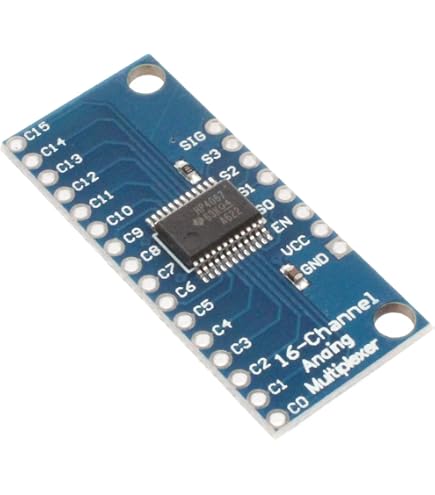

425664_7

Die Schalter im Chip sind bidirektional, haben einen niedrigen Einschaltwiderstand (ca.
70 Ohm bei 4,5 V) und minimale Leckströme.

425664_2

Dank der Break-before-Make-Schaltung gibt es auch kein Übersprechen zwischen den Kanälen.
Der Enable-Pin ist ebenfalls herausgeführt – zieh ihn auf High, und der Common-Pin wird komplett abgeklemmt (alle Schalter aus).

425664_3
