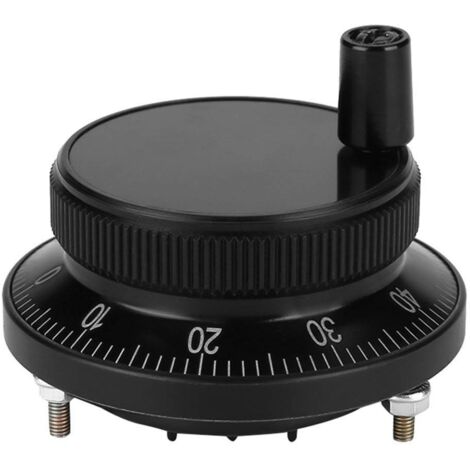

CNC-Impulsgeber 60 Mm Handrad – 5V, 6-Pin, 100 Positionen, Für Fräse Und CNC-Systeme

9.25 €

4x AS5600 Magnetischer Encoder 12-bit – Hochpräzises Winkelmessmodul Mit Magnet, I2C, PWM, Analog

4.75 €

Morse-Decoder-Modul – CW-Übersetzer Mit LED-Display, Hochpräzise, Effizient, Für DC 7–12 V, Inkl. Übertemperaturschutz

12.50 €

Linearer Encoder 0,005 Mm Auflösung – Schlanke Skala Mit TTL-Ausgang, 50–350 Mm Messlänge, Für Präzise Drehbanksteuerung

49.00 €

Produktbeschreibung & Produktdaten

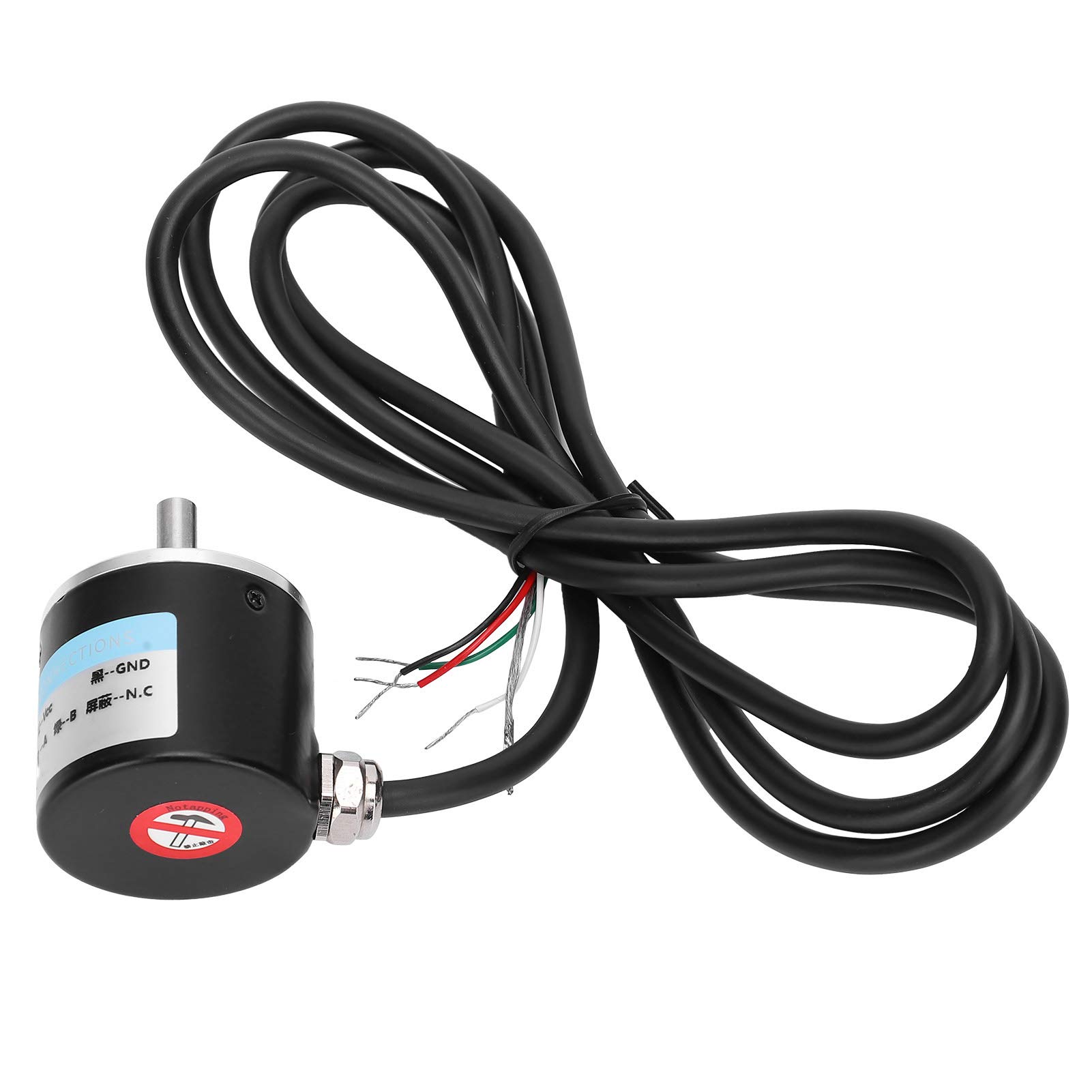

Inkremental-Drehgeber 600 P/r – 6 Mm Achse, DC5-24V, Offener Kollektor NPN, Für Geschwindigkeit & Winkelmessung

Dieser photoelektrische Inkremental-Drehgeber ist das richtige Werkzeug, wenn du Drehbewegungen präzise erfassen willst.
Er liefert 600 Impulse pro Umdrehung – und mit der AB-Zweiphasenausgabe kannst du sogar eine Vervierfachung auf 2400 Impulse erreichen.
Perfekt für Geschwindigkeits-, Winkel- oder Längenmessungen.
Die Welle hat 6 mm Durchmesser und die Versorgungsspannung liegt zwischen 5 und 24 V DC – also sehr flexibel einsetzbar.

248163_5

Der Ausgang ist ein NPN-Open-Collector, also ein Standard, der mit vielen Steuerungen kompatibel ist.

248163_2

Die maximale Drehzahl liegt bei 5000 U/min, die Reaktionsfrequenz bei bis zu 20 kHz.

248163_1

Das Kabel ist 1,5 m lang, die Anschlussfarben sind: Rot für Vcc+, Schwarz für GND, Grün für A-Phase, Weiß für B-Phase.
Achtung: Nicht direkt Vcc auf den Ausgang legen – das killt die Ausgangstransistoren.
Dieser Encoder ist ideal für Automatisierung, Roboterprojekte oder Längenmesssysteme.
