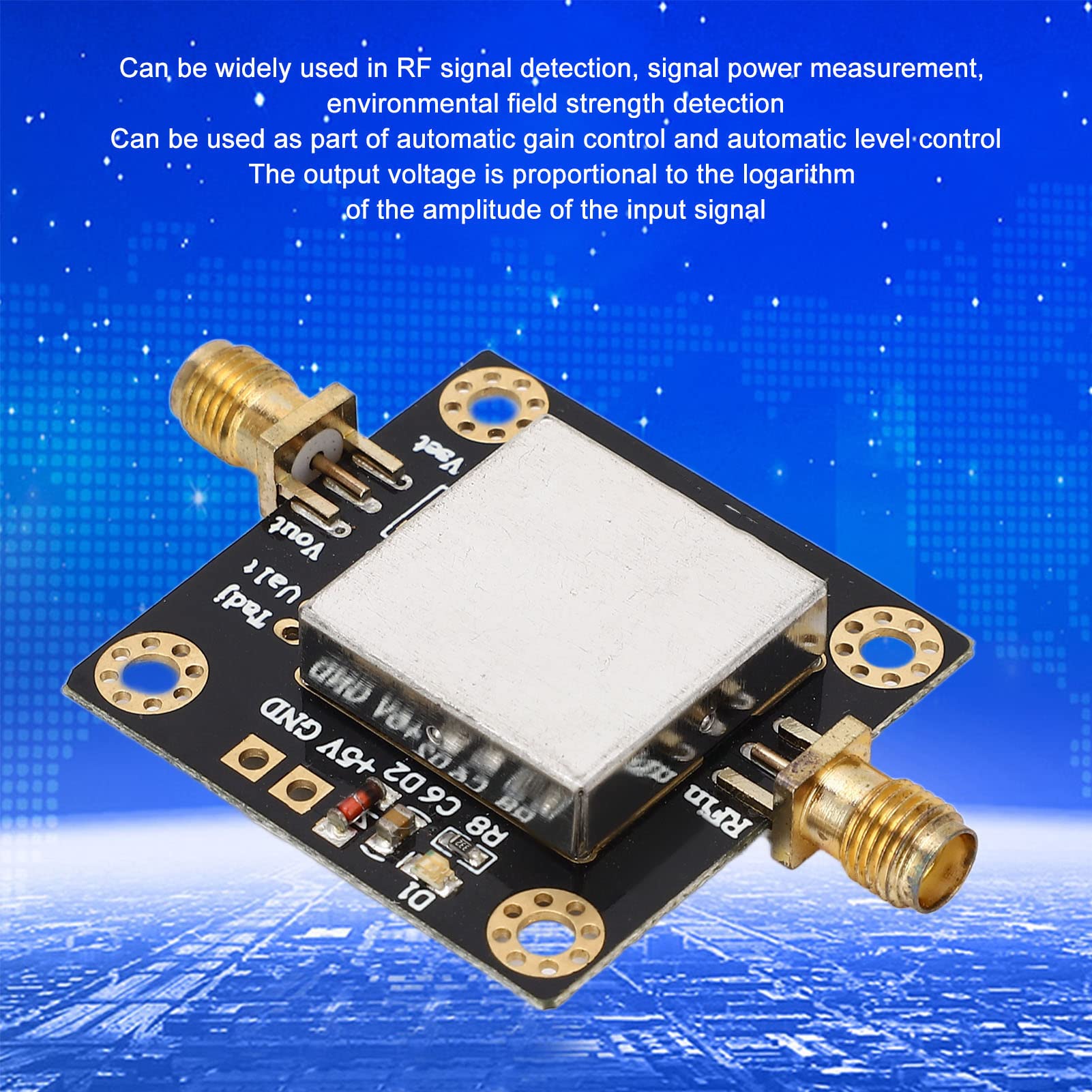

Yosoo AD8317 HF-Logarithmischer Detektor – 1–10000 MHz, -55 Bis 0 DBm, Für Leistungsmessung & Feldstärke

9.50 €

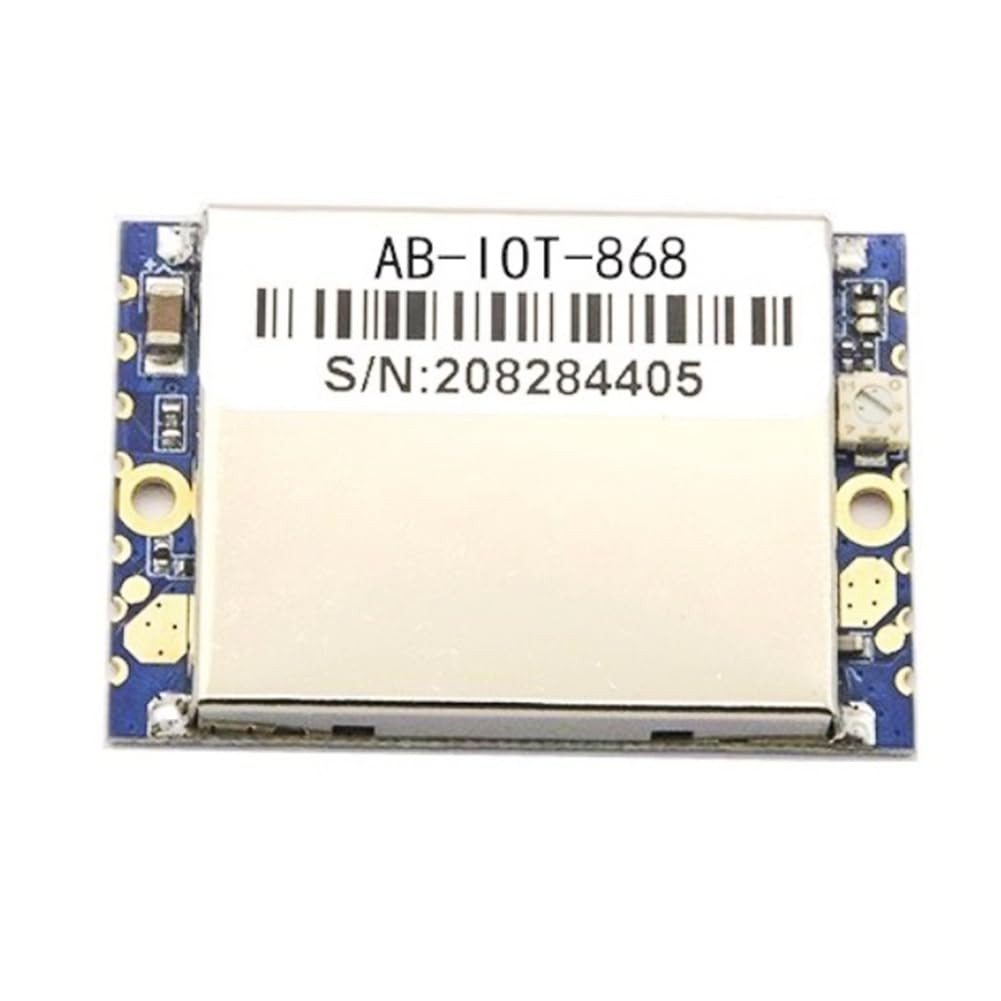

868 MHz Lora Signalverstärker – Sende-/Empfangsmodul, 13 W, Einstellbare Verstärkung, Für LORA & FSK

12.75 €

AD8318 RF-Modul Leistungsmesser 1 MHz – 10 GHz, 70 DB Dynamik, Log. Detektor Für AGC & Feldstärke

16.50 €

Produktbeschreibung & Produktdaten

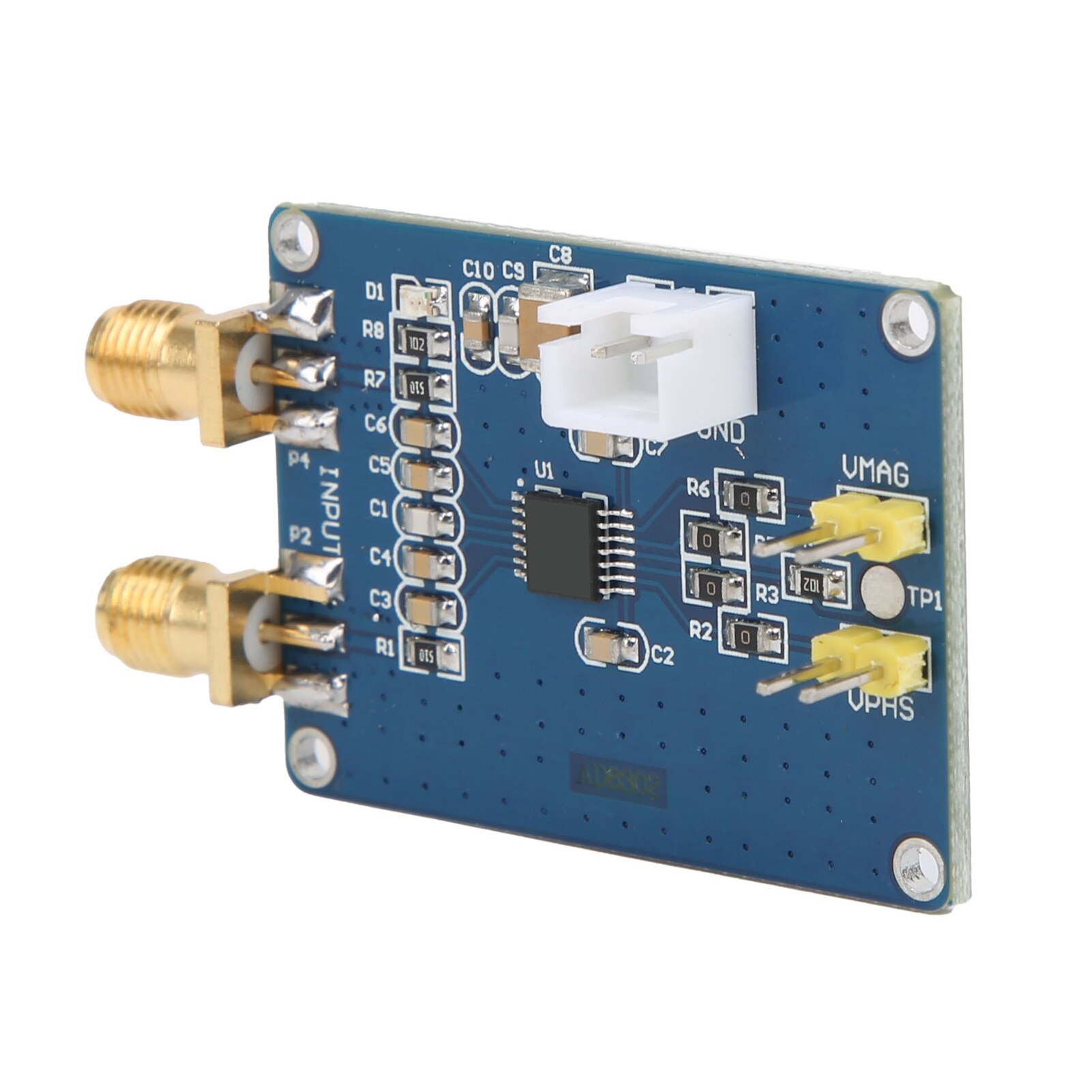

HF-Detektormodul AD8302 – LF-2,7 GHz, Phasen- & Verstärkungsmessung, 3,3–5 V, Für RF/IF-Analyse

Du entwickelst oder testest HF-Schaltungen und brauchst ein kompaktes Tool zur Messung von Verstärkung und Phase?
Das AD8302-Modul ist genau das, was du suchst!

AD8302 Phasenerkennung LF-2.7G RF/IF-Detektormodul Impedanzanalysemodul

Es misst bis zu 2,7 GHz mit einem Eingangsbereich von –60 dBm bis 0 dBm (50-Ω-System) – das deckt viele Anwendungen im RF- und IF-Bereich ab.

Das Modul enthält zwei Demodulations-Logverstärker und einen Phasendetektor, die präzise Werte liefern.
Die Verstärkung wird mit 30 mV/dB skaliert, die Phase mit 10 mV/Grad – also gut ablesbare Ausgangsspannungen.

RF Detector Module AD8302 - 2.7GHz Amplitude Phase Detection For Ham

Die typische Nichtlinearität liegt unter 0,5 dB bzw.

AD8302 LF-2.7G RF/IF Amplitude Phase Detektor Impedanz Analyse Modul 3.3V-5V neu

1 Grad.

248103_8

Die Versorgungsspannung kann zwischen 3,3 und 5 V liegen, der Referenzspannungsausgang beträgt stabile 1,8 V.
Die kleine Signal-Hüllkurven-Bandbreite geht von DC bis 30 MHz.

7 * 7 * 4 Phasenerkennung AD8302 LF-2.7G RF IF Phasenerkennung Impedanzanalysemodul HF-Verstärker 3,3 V
