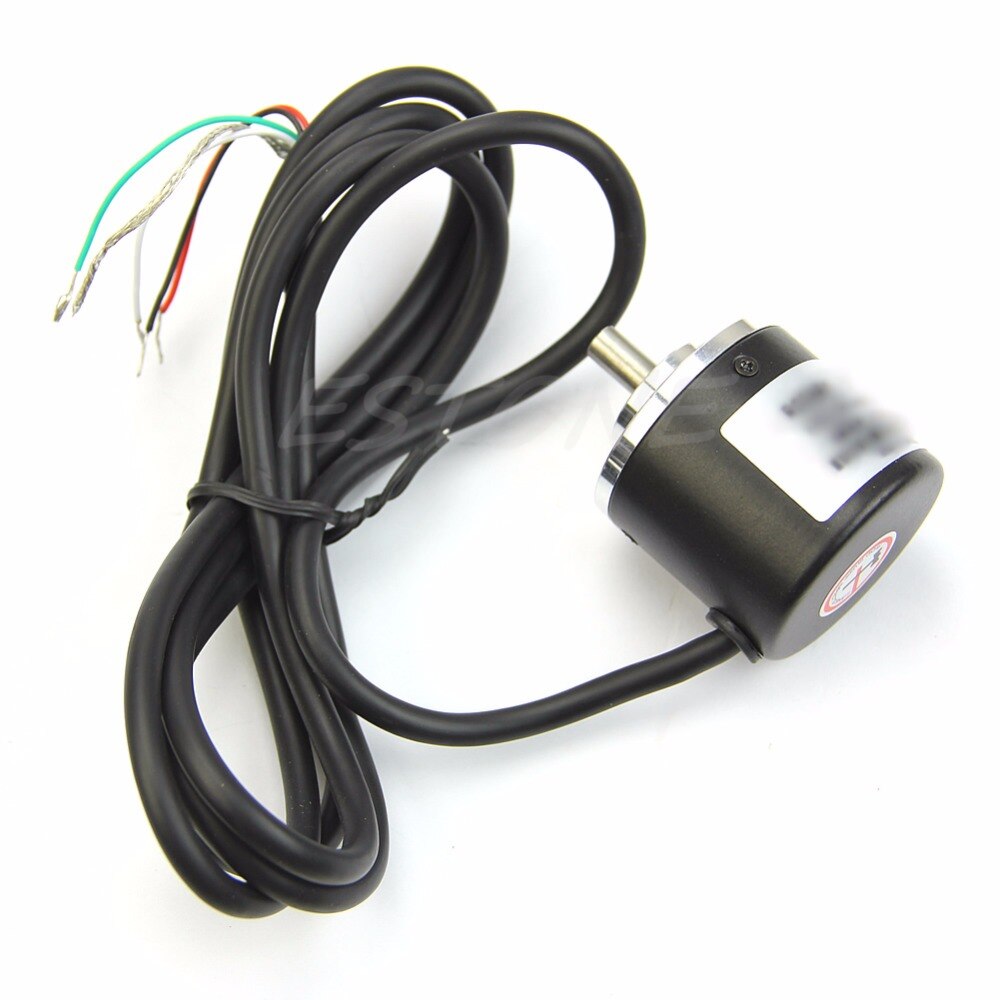

Jeanoko Photoelektrischer Inkremental-Drehgeber AB Produktbild

Jeanoko Photoelektrischer Inkremental-Drehgeber AB 2-Phasen 600P/R – DC5-24V Für Geschwindigkeit, Winkel & Beschleunigung

Ähnliche Produkte

Fafeicy Hochgenaues DC-Voltmeter 3 1/2-stellig – 5135A, Rote LED, 5V, Einstellbare Messbereiche (50mV-2V)

YF-16 Digitalzähler – Elektronischer Zähler 1–999.999, 5–24 V AC/DC, NPN/PNP-Eingang, Mit Relaisausgang & Manuellem Reset

6.50 €

Multimeter Prüfkabel Set – 4mm Bananenstecker, Testhaken, Krokodilklemmen, 1m Länge (3er Set)

4.99 €

Taiss Potentiometer-Sortiment 120 Stück – 15 Werte Von 100 Ohm Bis 2 MOhm, Einstellbare Variable Widerstände Mit Aufbewahrungsbox, Für Elektronik & DIY

4.75 €

OWON SDS210 Oszilloskop 100MHz 2-Kanal 1GS/s – 7″ TFT, 20M Speicher, FFT – Für Elektronik-Profis & Bastler

135.25 €

NZHBOAM Digitaler Zähler Ring – Tragbarer Fingerzähler Mit LCD, ABS, Für Gebet, Meditation, Inventur & Fitness

7.00 €

Oszilloskop-Tastkopf VC101 – 200 MHz, 1x/10x Abschaltbar, MCX-Anschluss, ABS-Gehäuse – Für Digitale & Analoge Oszilloskope

6.00 €

Produktbeschreibung & Produktdaten

Jeanoko Photoelektrischer Inkremental-Drehgeber AB 2-Phasen 600P/R – DC5-24V Für Geschwindigkeit, Winkel & Beschleunigung

Dieser kleine photoelektrische Drehgeber von Jeanoko ist ein echter Alleskönner, wenn es um die Messung von Bewegungen geht.

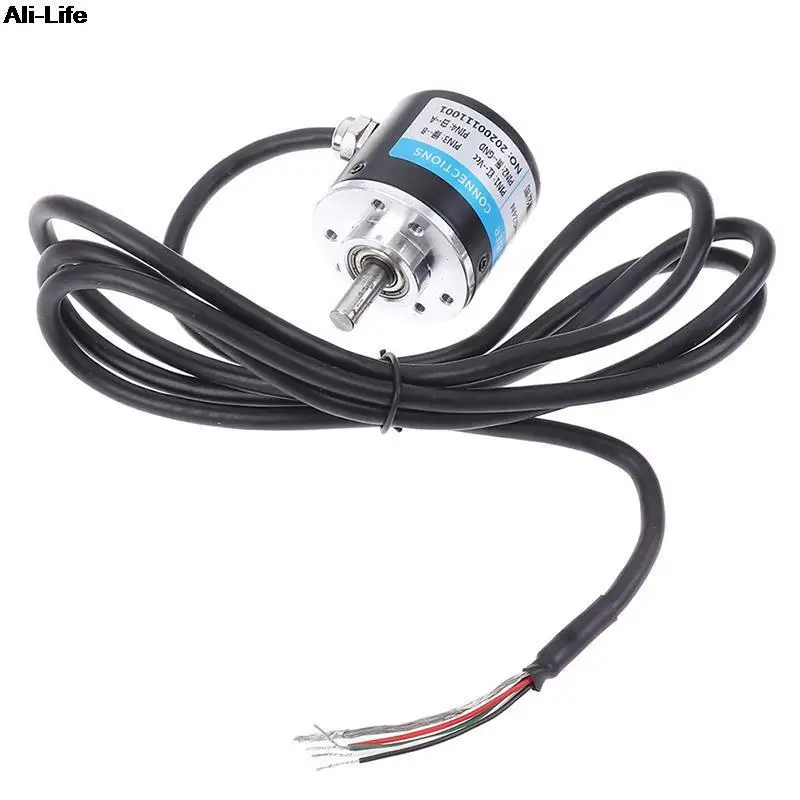

282838_4

Er liefert dir präzise Daten über Geschwindigkeit, Winkel und sogar die Beschleunigung – ideal für alle möglichen Steuerungsaufgaben.

50 mm PNP Inkrementalgeber, 2000 Impulse pro Umdrehung, für

Der Encoder arbeitet mit einem AB-Zweiphasen-Ausgang, das heißt, du bekommst ein rechteckiges Quadratur-Signal.

282838_6

Mit 600 Impulsen pro Umdrehung (und bis zu 2400 durch die 4-fache Frequenz) bist du fein raus.

282838_2

Er verträgt eine Spannung von 5 bis 24 Volt, ist also ziemlich flexibel einsetzbar.

282838_5

Die Welle hat 6 mm Durchmesser, das Gehäuse ist mit 38 mm kompakt genug für die meisten Anwendungen.

Eingesetzt wird das Ding gerne in automatischen Schneidemaschinen, für Längenmessungen, Höhen- oder Gewichtsskalen oder auch bei Studentenprojekten wie einem Rennroboter.
Wichtig zu beachten: Der Ausgang ist als NPN-Open-Collector geschaltet, also nicht einfach direkt an VCC hängen – sonst gibt’s Ärger.
Die Farben verraten dir, was wohin gehört: Grün ist A-Phase, Weiß B-Phase, Rot ist die Spannungsversorgung und Schwarz die Masse.

Mit einer Antwortfrequenz von 0 bis 20 kHz und 1,5 Meter Kabel bist du für die meisten Fälle bestens gerüstet.
Ein praktisches Teil für alle, die Bewegung präzise erfassen wollen.
