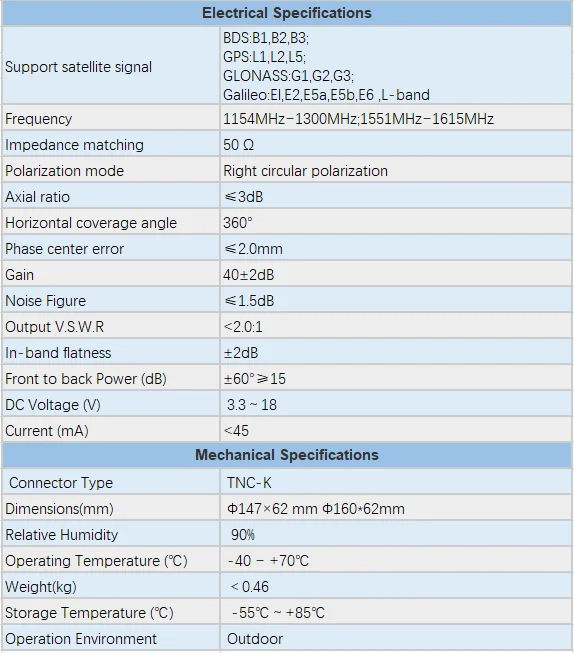

AG35 GNSS-Messantenne – L1/L2/L5 Für GPS, GLONASS, Beidou, IP67, ±2,5 Cm Genauigkeit

19.75 €

Strom-Spannungs-Wandler 0/4–20 MA Zu 0–3,3V/5V/10V – Einstellbar, Hochpräzise, Für Mikrocontroller

4.99 €

Harrisen 3638-teiliges SMD-Bauteile-Sortiment – Widerstände, Kondensatoren, LEDs, Transistoren, Dioden – In Praktischer Box – Ideal Für Arduino & DIY

25.50 €

ADS-B PCB-Antenne Für Jumper – 1090 MHz, 12 DBi Gewinn, SMA-Buchse, 10 M Kabel, Robustes ABS-Gehäuse, Für Flugzeugverfolgung

9.25 €

Produktbeschreibung & Produktdaten

600 P/R Inkremental-Drehgeber 5-24V NPN Open Collector – AB-Phasenausgang Für Längen- & Drehzahlmessung

Du brauchst einen zuverlässigen Drehgeber für dein Projekt?
Der 600 P/R Inkremental-Encoder ist genau das, was du suchst.
Mit 600 Impulsen pro Umdrehung – und bei AB-Phasenauswertung sogar 2400 Impulse durch Vierfach-Frequenzverdopplung – liefert er richtig präzise Werte.

Der Encoder arbeitet mit einer Spannung von 5 bis 24 V DC, das ist super flexibel und du brauchst kein extra Netzteil.
Die Welle hat 6 mm Durchmesser und 13 mm Länge, das ist Standard und passt in die meisten Anwendungen.

Der Ausgang ist als NPN-Open-Collector ausgeführt, also der typische AB-Phasen-Rechteckimpuls.
Damit kannst du wunderbar Drehzahl, Winkel, Beschleunigung oder auch Längen messen – zum Beispiel bei Förderbändern, Schneidanlagen oder sogar bei Roboterprojekten für die Uni.

509636_5

Die maximale Drehzahl liegt bei 5.
000 U/min, die Antwortfrequenz bei 20 kHz.

Encoder 600 P/R Optoelektronischer Inkremental-Drehgeber 5V-24V AB 2-Phasen Welle 6mm

Das Kabel ist 1,5 Meter lang, farbcodiert: Rot für Plus, Schwarz für Masse, Grün für A-Phase, Weiß für B-Phase.

509636_3

Wichtig: Den Ausgang nie direkt mit VCC verbinden, sonst ist die Ausgangsstufe hinüber.

509636_6

Egal ob für die automatische Schnittlängensteuerung, für Waagen oder für deinen Studenten-Rennroboter – dieser Encoder ist vielseitig und zuverlässig.
